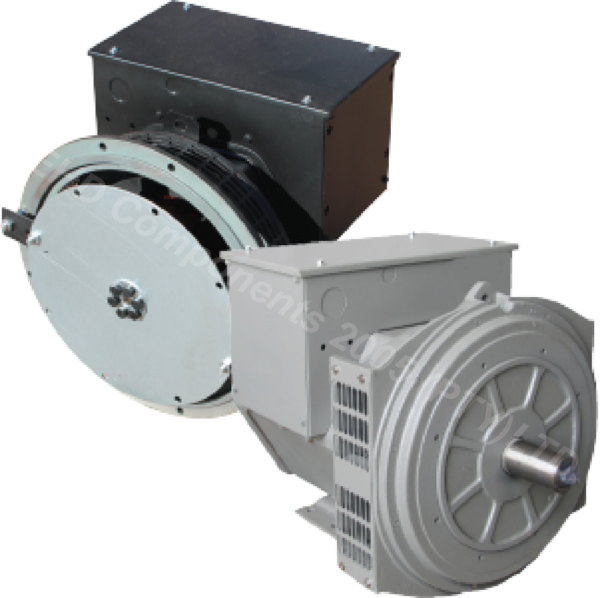

| SLG354 Alternators | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ratings | Winding 311 / 0.8 Power Factor | |||||||||||||||
| Duty / Temp Rise / Ambient T° | Cont. / 125K / 40°C | Standby-150 / 40°C | ||||||||||||||
| Phase | 3 Phase | |||||||||||||||
| Series Star | 380 | 400 | 415 | 440 | 380 | 400 | 415 | 440 | ||||||||
| Parallel Star | 190 | 200 | 208 | 220 | 190 | 200 | 208 | 220 | ||||||||
| Series Delta | 220 | 230 | 240 | 254 | 220 | 230 | 240 | 254 | ||||||||
| Double Delta | ||||||||||||||||
| kVA | kW | kVA | kW | kVA | kW | kVA | kW | kVA | kW | kVA | kW | kVA | kW | kVA | kW | |
| SLG354C | 450 | 360 | 450 | 360 | 450 | 360 | 450 | 360 | 478 | 382 | 478 | 382 | 478 | 382 | 478 | 382 |
| SLG354D | 500 | 400 | 500 | 400 | 500 | 400 | 500 | 400 | 515 | 412 | 515 | 412 | 515 | 412 | 515 | 412 |
| SLG354E | 600 | 480 | 600 | 480 | 600 | 480 | 600 | 480 | 636 | 509 | 636 | 509 | 636 | 509 | 636 | 509 |
| SLG354FS | 625 | 500 | 625 | 500 | 625 | 500 | 625 | 500 | 661.3 | 529 | 661.3 | 529 | 661.3 | 529 | 661.3 | 529 |
| SLG354F | 670 | 536 | 670 | 536 | 670 | 536 | 650 | 520 | 710 | 568 | 710 | 568 | 710 | 568 | 690 | 552 |
| Dimension (mm) Single Bearing | ||||||||||||||||
| Model | A | B | C | D | C of G | N.W (kg) | G.W (kg) | LxWxH (mm) | ||||||||
| SLG354C | 1337 | 1266 | 642 | 568 | 555 | 1265 | 1350 | 1430 x 830 x 1230 | ||||||||
| SLG354D | 1337 | 1266 | 642 | 568 | 575 | 1230 | 1450 | 1430 x 830 x 1230 | ||||||||
| SLG354E | 1337 | 1266 | 642 | 568 | 595 | 1500 | 1598 | 1430 x 830 x 1230 | ||||||||
| SLG354FS | 1412 | 1341 | 717 | 643 | 620 | 1580 | 1678 | 1500 x 830 x 1230 | ||||||||
| SLG354F | 1412 | 1341 | 717 | 643 | 620 | 1680 | 1753 | 1500 x 830 x 1230 | ||||||||
| Dimension (mm) Double Bearing | ||||||||||||||||
| Model | A | B | C | D | C of G | N.W (kg) | G.W (kg) | LxWxH (mm) | ||||||||
| SLG354C | 1464 | 1393 | 585 | 511 | 498 | 1275 | 1375 | 1500 x 830 x 1230 | ||||||||
| SLG354D | 1464 | 1393 | 585 | 511 | 518 | 1330 | 1430 | 1500 x 830 x 1230 | ||||||||
| SLG354E | 1464 | 1393 | 585 | 511 | 538 | 1530 | 1630 | 1500 x 830 x 1230 | ||||||||
| SLG354FS | 1539 | 1468 | 660 | 586 | 565 | 1740 | 1840 | 1580 x 830 x 1230 | ||||||||
| SLG354F | 1539 | 1468 | 660 | 586 | 565 | 1690 | 1790 | 1580 x 830 x 1230 | ||||||||
| Flange (mm) Single Bearing | ||||||||||||||||
| S.A.E. No | R | S | T | X | Y | |||||||||||
| 0 | 12 | 14 | 850.9 | 787.3 | 882 | |||||||||||
| 0 | 12 | 14 | 679.5 | 647.6 | 711 | |||||||||||
| 1.0 / 2.0 | 12 | 14 | 619.1 | 584.1 | 700 | |||||||||||
| 1 | 12 | 12.7 | 530.1 | 511.1 | 700 | |||||||||||
| Flange (mm) Double Bearing | ||||||||||||||||
| S.A.E. No | R | S | T | W | Y | E | ||||||||||
| 0 | 16 | 14 | 850.9 | 772 | 882 | 170 | ||||||||||
| 0 | 16 | 14 | 679.5 | 634 | 711 | 170 | ||||||||||
| 1.0 / 2.0 | 12 | 14 | 619.1 | 569 | 648 | 150 | ||||||||||
| 1 | 12 | 12.7 | 530.2 | 496 | 553 | 170 | ||||||||||
| Disc Coupling (mm) | ||||||||||||||||
| S.A.E. No | AN | AR | AS | AT | V | |||||||||||
| 14 | 25.4 | 8 | 13.5 | 438.2 | 466.6 | |||||||||||
| 18 | 15.87 | 6 | 16.7 | 543 | 571.4 | |||||||||||
| 21 | 0 | 12 | 16.7 | 641.3 | 673 | |||||||||||
